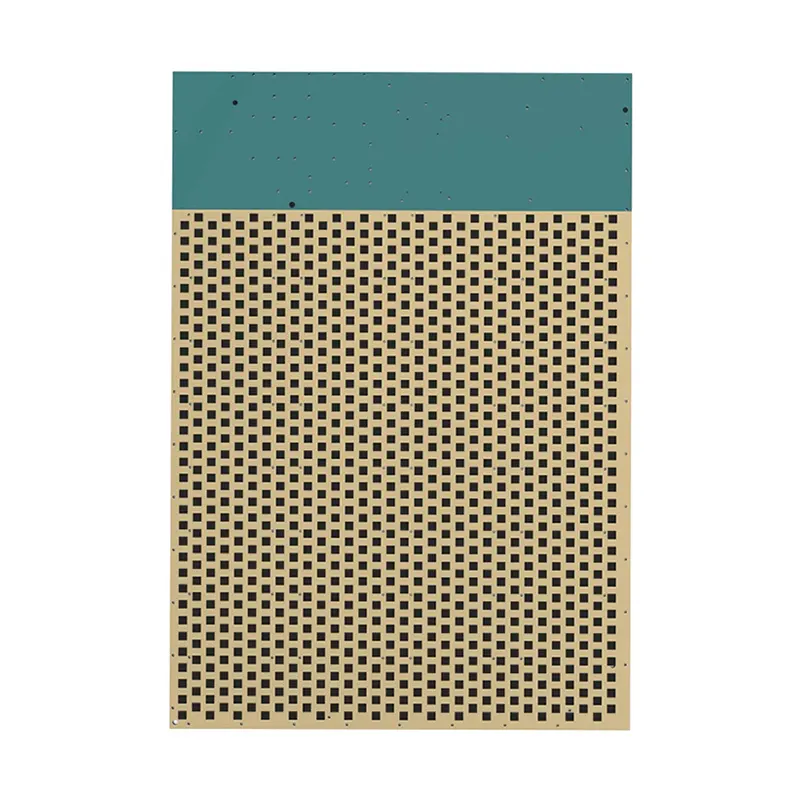

لوحة هوائي إرسال ثنائية الأبعاد ذات مصفوفة متدرجة في النطاق Ka من طراز SDL-Tx1024

يُعد جهاز SDL-Tx1024 جهازًا خفيف الوزن للغاية يبلغ وزنه 400 جرامًا ويعمل في النطاق Ka هوائي إرسال ذو مصفوفة مرحلية لوحة تضم 1,024 عنصرًا إشعاعيًا وتقنية «SmartFusion» المتطورة لتوفير نقل بيانات عالي السعة في اتجاه الإرسال لشبكات الأقمار الصناعية الهجينة ذات المدار الأرضي المنخفض (LEO) والمدار الأرضي الثابت (GEO).

الحجم والوزن: 273 × 150 × 14.5 مم، ≤400 غرام — وحدة فرعية فائقة النحافة
التقنيات الأساسية: مصفوفة مكونة من 1024 عنصر، محرك SmartFusion، محولات خارجية
مسح التتبع: مسح إلكتروني للارتفاع بزاوية 0°–70°، وزاوية أزيموث 360°
الموانئ والطاقة: وحدة التحكم J30J-21، SMA-K RF، 12 فولت، استهلاك طاقة قابل للتوسعة ≤170 واط / ≤320 واط

الفئة: مجموعات فرعية من هوائيات المصفوفة المرحلية العلامات: اتصالات الأقمار الصناعية في النطاق Ka, جهاز إرسال ساتلي يعمل على النطاق Ka, البث عبر القمر الصناعي LEO GEO, هوائي إرسال ذو مصفوفة مرحلية, لوحة SmartFusion للاتصال الصاعد, هوائي رادوم فائق الرقة

تفاصيل المنتج

نظرة عامة على المنتج

غالبًا ما يواجه مهندسو تكامل الأجهزة الذين يعملون على تصميم محطات الوصلة الصاعدة المتنقلة عالية الجودة العاملة في النطاق Ka قيودًا هيكلية شديدة وتراكمًا مكثفًا للحرارة عند استخدام محولات التردد التقليدية الثقيلة والأطباق المزودة بمحركات. يتغلب جهاز SDL-Tx1024 على هذه العقبات في النشر من خلال تضمين مصفوفة عالية الكثافة مكونة من 1,024 عنصرًا في لوحة مسطحة ذات حالة صلبة يبلغ سمكها 14.5 مم فقط. وبفضل إخراج EIRP عالي بشكل استثنائي يساوي أو يزيد عن 44 ديسيبل واط أو 49 ديسيبل واط حسب تكوين النظام، فإنه يدعم تتبع الاستقطاب التعسفي مع عزل الاستقطاب المتقاطع الذي يتجاوز 25 ديسيبل عند المحاذاة المركزية. تعمل هذه المجموعة الفرعية بشكل مستمر دون تآكل ميكانيكي في درجات حرارة خارجية قاسية تتراوح من -40 درجة مئوية إلى +70 درجة مئوية، وتوفر موثوقية عالية البث عبر القمر الصناعي LEO GEO مكون مصمم لدعم مسارات نقل البيانات ذات النطاق الترددي العالي في الأماكن التي تكون فيها المساحة المادية محدودة للغاية.

المواصفات الرئيسية

تردد التشغيل المستقبَل	27.5 جيجاهرتز - 31.0 جيجاهرتز
نطاق المسح	نطاق الارتفاع: 0°~70°؛ نطاق الزاوية الأفقية: 0°~360°
عدد العناصر	1024
القوة الإشعاعية المتساوية للهوائي (EIRP)	≥44 ديسيبل واط / ≥49 ديسيبل واط
وضع الاستقطاب	الاستقطاب التعسفي
العزل الخطي للاستقطاب المتقاطع	≥25 ديسيبل عند 0 درجة
واجهة الطاقة والتحكم	J30J-21
واجهة الترددات اللاسلكية	SMA-K
الأبعاد الإجمالية	273 مم × 150 مم × 14.5 مم
مصدر الطاقة الداخلي	تيار مستمر 12 فولت (11 فولت ~ 13 فولت)
الوزن	≤400 غرام
استهلاك الطاقة	≤170 واط / ≤320 واط
درجة حرارة التشغيل	-40 درجة مئوية ~ +70 درجة مئوية

الأسئلة الشائعة

لماذا يستبعد جهاز SDL-Tx1024 دوائر التحويل الداخلية للأعلى/للأسفل من طبقة الأجهزة الخاصة به؟: من خلال إبقاء مراحل تحويل التردد إلى ترددات أعلى خارج لوحة الهوائي الرئيسية، يقلل جهاز SDL-Tx1024 إلى أدنى حد من تراكم الحرارة الموضعي على السطح المشع النشط خلال دورات الإرسال عالية الطاقة عبر نطاق Ka الصعب الذي يتراوح بين 27.5 جيجاهرتز و31.0 جيجاهرتز. ويؤدي هذا النهج الهندسي إلى خفض سماكة الوحدة إلى 14.5 مم فقط وتقليل الوزن الإجمالي إلى ≤400 غرام، مما يتيح لمهندسي الأنظمة الحرية الكاملة في توجيه إشارات التردد اللاسلكي عبر واجهات SMA-K القياسية.
كيف تعمل تقنية SmartFusion على إدارة استهلاك الطاقة والخصائص الحرارية للوحة الإرسال هذه؟: عادةً ما يؤدي إرسال تدفقات البيانات عالية السعة في النطاق Ka من 1,024 عنصرًا نشطًا إلى توليد حرارة شديدة. تعمل بنية SmartFusion المدمجة كمحرك ذكي لتعديل الطاقة، حيث تقوم بضبط تيارات التشغيل اللاسلكية (RF) المزودة للعناصر الفردية بشكل ديناميكي بناءً على متطلبات الوصلة الصاعدة في الوقت الفعلي. وهذا يحافظ على استهلاك الطاقة ضمن حدود عتبات تشغيلية عالية الكفاءة تبلغ ≤170 واط أو ≤320 واط، مما يمنع حدوث ارتفاعات حادة في درجة الحرارة داخل الهياكل المغلقة للمحطات الطرفية.
ما نوع واجهة الاتصال والبنية التحتية للطاقة التي يتطلبها جهاز الإرسال هذا الذي يعمل على النطاق Ka؟: هذا جهاز إرسال ساتلي يعمل على النطاق Ka تستخدم الوحدة منفذ تحكم آمن متعدد المسامير من طراز J30J-21، وهو من النوع المستخدم في مجال الطيران، لمعالجة أوامر توجيه الحزمة الإلكترونية عالية السرعة ومدخلات الطاقة الرئيسية. تعمل الأجهزة على خط إمداد طاقة تيار مستمر منخفض الجهد 12 فولت (مع نطاق تفاوت تشغيلي يتراوح بين 11 فولت و13 فولت)، مما يضمن سهولة دمجها في حوامل سقف المركبات المتنقلة، أو مجموعات الحقائب المحمولة، أو حمولات الطائرات بدون طيار المدمجة.
