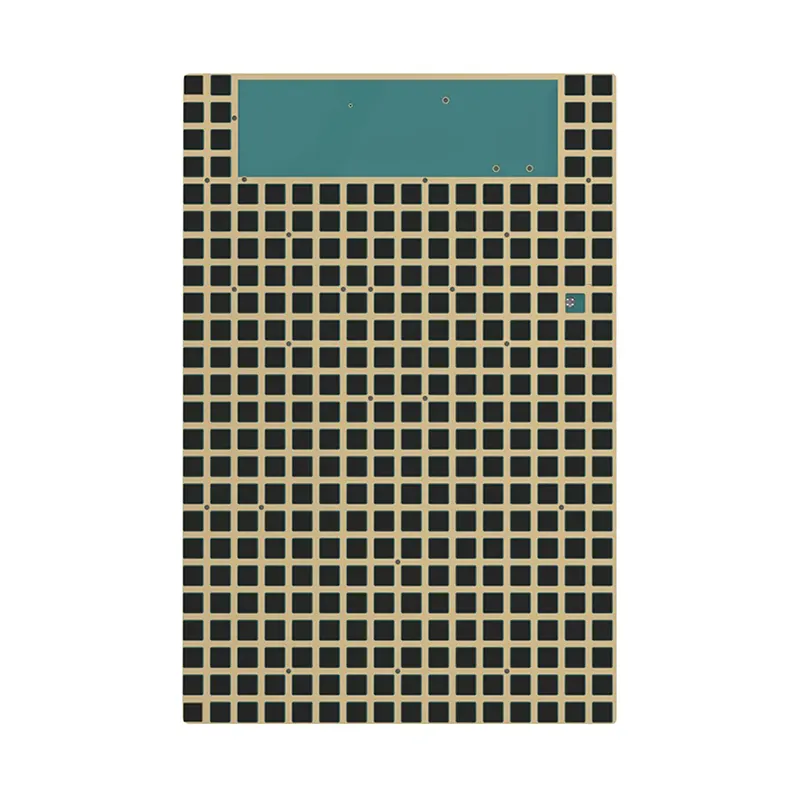

لوحة هوائي الإرسال ثنائية الأبعاد ذات المصفوفة المرحلية من النطاق Ku، طراز SDL-384A

يُعد الطراز SDL-384A جهازًا خفيف الوزن للغاية يبلغ وزنه 300 جرامًا ويعمل في النطاق Ku لوحة إرسال ذات مصفوفة مرحلية تضم 344 عنصرًا إشعاعيًا وتقنية SmartFusion لتوفير نقل إشارات عالي الأداء لشبكات الأقمار الصناعية الهجينة ذات المدار الأرضي المنخفض (LEO) والمدار الأرضي الثابت (GEO).

الحجم والوزن: 271.5 × 165.3 × 14.5 مم، ≤300 غرام — وحدة فرعية خفيفة الوزن للغاية
التقنيات الأساسية: مصفوفة مكونة من 344 عنصرًا، مصفوفة SmartFusion، محولات خارجية
مسح التتبع: زاوية أزيموث 360 درجة، زاوية ارتفاع إلكترونية من 0 درجة إلى 70 درجة
الموانئ والطاقة: وحدة التحكم J30J-21، SMA-K RF، 12 فولت، 75 واط كحد أقصى

الفئة: مجموعات فرعية من هوائيات المصفوفة المرحلية العلامات: اتصالات الأقمار الصناعية في النطاق Ku, جهاز إرسال ساتلي يعمل على النطاق Ku, تحويل التردد الصاعد للأقمار الصناعية LEO و GEO, لوحة إرسال ذات مصفوفة مرحلية, مصفوفة SmartFusion للوصلة الصاعدة, هوائي خفيف الوزن للغاية

تفاصيل المنتج

نظرة عامة على المنتج

يواجه مدمجو الأنظمة الذين يعملون على بناء محطات اتصال صاعدة للأقمار الصناعية مصغرة أو مجموعات تتبع محمولة على الجسم تحديات كبيرة تتعلق بالحمولة عند استخدام الأطباق الميكانيكية التقليدية أو المضخمات الضخمة. ويقضي جهاز SDL-384A على هذه العوائق التصميمية من خلال تضمين 344 عنصر إرسال نشط في لوحة مسطحة متينة يزن أقل من هاتف ذكي قياسي. وبفضل توليده لقوة إشعاع فعالة (EIRP) تزيد عن 37 ديسيبل واط (dBW) مقترنةً بهيكل تتبع استقطاب تعسفي، فإنه يحافظ على عزل استقطاب متقاطع يساوي أو يزيد عن 25 ديسيبل عند المحاذاة المركزية. تعمل هذه المجموعة الفرعية بسلاسة دون تآكل ميكانيكي عبر نطاق واسع من درجات الحرارة يتراوح من -40 درجة مئوية إلى +70 درجة مئوية، وتوفر موثوقية عالية البث عبر القمر الصناعي LEO GEO مكون مخصص للتطبيقات التكتيكية أو التجارية التي تتطلب قدرة مطلقة على التنقل وموثوقية عالية في الاتصال الصاعد.

المواصفات الرئيسية

تردد التشغيل المستقبَل	13.75 جيجاهرتز - 14.5 جيجاهرتز
نطاق المسح	نطاق الارتفاع: 0°~70°؛ نطاق الزاوية الأفقية: 0°~360°
عدد العناصر	344
القوة الإشعاعية المتساوية للهوائي (EIRP)	≥37 ديسيبل-واط
وضع الاستقطاب	الاستقطاب التعسفي
العزل الخطي للاستقطاب المتقاطع	≥25 ديسيبل عند 0 درجة
واجهة الطاقة والتحكم	J30J-21
واجهة الترددات اللاسلكية	SMA-K
الأبعاد الإجمالية	271.5 مم × 165.3 مم × 14.5 مم
مصدر الطاقة الداخلي	تيار مستمر 12 فولت (11 فولت ~ 13 فولت)
الوزن	≤300 غرام
استهلاك الطاقة	≤75 واط
درجة حرارة التشغيل	-40 درجة مئوية ~ +70 درجة مئوية

الأسئلة الشائعة

ما هي مزايا التكامل التي يوفرها تصميم المحول الخارجي لرفع/خفض التردد في SDL-384A؟: من خلال ترك دوائر التحويل التصاعدي للأجهزة الخارجية، يقلل جهاز SDL-384A من تولد الحرارة الموضعي في اللوحة المشعة النشطة، ويحقق سمكًا رفيعًا يبلغ 14.5 مم ووزنًا لا يتجاوز 300 غرام. ويمنح ذلك فرق الهندسة حرية تصميمية كاملة لمواءمة مصفوفة الإرسال مع أجهزة التردد المتوسط (IF) الخارجية المفضلة لديهم عبر واجهة التردد اللاسلكي (RF) SMA-K المدمجة.
كيف تتحكم تقنية SmartFusion في استهلاك الطاقة وتوليد الحرارة أثناء نقل الطاقة بقدرة عالية؟: تعمل بنية «SmartFusion» المدمجة كمحرك ذكي لتعديل الطاقة. فبدلاً من تزويد اللوحة بطاقة ثابتة، تعمل على تحسين تيارات التشغيل اللاسلكية (RF) التي تُغذى إلى العناصر الفردية البالغ عددها 344 عنصرًا بشكل ديناميكي، استنادًا إلى متطلبات الاتصال في الوقت الفعلي. وهذا يحافظ على استهلاك الطاقة الإجمالي عند حد أقصى يبلغ 75 واط بكفاءة فائقة، مما يمنع حدوث ارتفاعات مفاجئة في درجة الحرارة في الأماكن المغلقة.
ما نوع التوصيلات الكهربائية والبنية التحتية للطاقة التي يتطلبها جهاز الإرسال هذا الذي يعمل على النطاق Ku؟: هذا جهاز إرسال ساتلي يعمل على النطاق ku تستخدم هذه المجموعة الفرعية منفذ تحكم آمن متعدد المسامير من طراز J30J-21، وهو منفذ متوافق مع معايير الصناعة، لإدارة كل من أوامر بيانات توجيه الحزمة والمدخلات الكهربائية. ويعمل هذا الجهاز على مدخل تيار مستمر منخفض الجهد يبلغ 12 فولت (مع نطاق تفاوت تشغيلي آمن يتراوح بين 11 فولت و13 فولت)، مما يجعله متوافقًا بشكل كبير مع خلايا بطاريات الطائرات بدون طيار، أو حزم الطاقة الميدانية المحمولة، أو خطوط إلكترونيات المركبات الصغيرة.
