هوائي استقبال ذو مصفوفة مرحلية، نطاق Ku (للاستقبال فقط)، لوحة هوائي SmartFusion، جهاز استقبال أقمار صناعية خفيف الوزن للغاية، استقبال الأقمار الصناعية في المدارات الأرضية المنخفضة (LEO) والمدارات الثابتة بالنسبة للأرض (GEO)

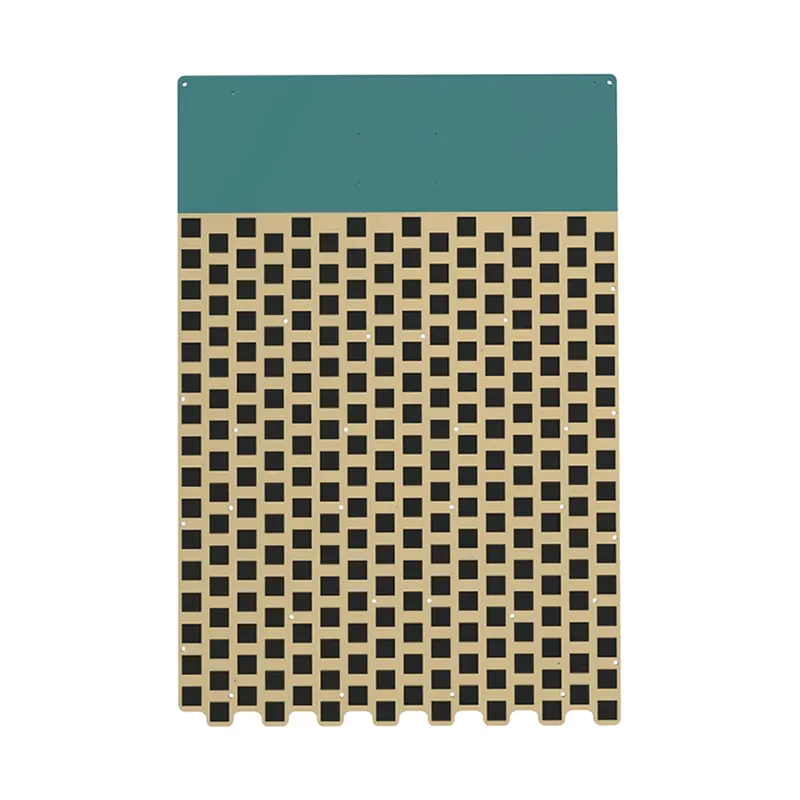

لوحة هوائي مصفوفة متدرجة عالية الأداء مخصصة للاستقبال فقط من طراز SDL-256A تعمل في النطاق Ku

The SDL-256A is an ultra-lightweight 240g Ku-band هوائي استقبال ذو مصفوفة مرحلية panel integrating 256 active elements and advanced SmartFusion technology to deliver high-efficiency receive-only tracking for hybrid LEO and GEO satellite networks.

الحجم والوزن: 184×271.8×14.5mm, ≤240g Miniature Sub-assembly
التقنيات الأساسية: 256-Element Matrix, SmartFusion Engine, Radome Integration
مسح التتبع: زاوية أزيموث 360 درجة، زاوية ارتفاع إلكترونية من 0 درجة إلى 70 درجة
الموانئ والطاقة: J30J-21 Control, SMA-K RF, 12V, ≤38W Ultra-low Draw

الفئة: مجموعات فرعية من هوائيات المصفوفة المرحلية العلامات: اتصالات الأقمار الصناعية في النطاق Ku, Ku-Band Receive Only, استقبال إشارات الأقمار الصناعية LEO و GEO, هوائي استقبال ذو مصفوفة مرحلية, SmartFusion Antenna Panel, جهاز استقبال أقمار صناعية خفيف الوزن للغاية

تفاصيل المنتج

نظرة عامة على المنتج

System engineers designing ultra-compact satellite IoT terminals or portable media data kits often struggle with severe size limitations and high power drains when trying to deploy standard mechanical receivers or bulky panel arrays. The SDL-256A redefines the standard for receive-only arrays by packaging 256 active elements into a flat-panel substrate that weighs less than a standard smartphone. Delivering an impressive G/T ratio greater than 4 dB/K combined with arbitrary polarization tracking, it maintains cross-polarization isolation exceeding 30dB at center alignment. Operating flawlessly without physical wear across extreme temperatures from -40°C to +70°C, this sub-assembly offers a highly reliable استقبال إشارات الأقمار الصناعية LEO و GEO component engineered to sustain critical data downlinks where power and space budgets are minimal.

المواصفات الرئيسية

تردد التشغيل المستقبَل	10.7GHz-12.7GHz
نطاق المسح	نطاق الارتفاع: 0°~70°؛ نطاق الزاوية الأفقية: 0°~360°
عدد العناصر	256
Antenna Performance(G/T)	≥4dB/K
وضع الاستقطاب	الاستقطاب التعسفي
العزل الخطي للاستقطاب المتقاطع	≥30dB@0°
واجهة الطاقة والتحكم	J30J-21
واجهة الترددات اللاسلكية	SMA-K
الأبعاد الإجمالية	184mm×271.8mm×14.5mm
مصدر الطاقة الداخلي	تيار مستمر 12 فولت (11 فولت ~ 13 فولت)
الوزن	≤240g
استهلاك الطاقة	≤38W
درجة حرارة التشغيل	-40 درجة مئوية ~ +70 درجة مئوية

الأسئلة الشائعة

How does the SmartFusion technology on the SDL-256A optimize power efficiency for remote field sites?: SmartFusion technology serves as an intelligent power management and signal tracking layer that dynamically controls the active state of individual antenna elements. Instead of drawing static maximum current constantly, the internal algorithms scale the system draw down to real-time link requirements. This keeps total power consumption capped at an ultra-low 38W, making it perfect for solar-powered remote sensor terminals or portable backpack units.
What are the physical integration advantages of the integrated radome design on this panel?: The integrated radome design molds the protective outer cover directly onto the underlying phased array substrate, eliminating heavy hardware housings and compressed air gaps. This allows the SDL-256A to achieve a sleek 14.5mm profile and a total weight of ≤240g. This lightweight architecture allows it to be embedded directly into ultra-portable terminals, UAV sub-assemblies, or hidden low-profile installations without creating aerodynamic or payload penalties.
What type of connection interfaces and electrical inputs does this Ku-band receiver require?: هذا جهاز استقبال أقمار صناعية يعمل على النطاق ku component uses a secure, industry-standard J30J-21 multi-pin control port to handle electronic beam steering commands and main power inputs. The hardware runs on a low-voltage DC 12V supply (with a safe operational tolerance range of 11V to 13V), routing the raw received satellite signals cleanly out through a standard SMA-K RF interface to your external processing modem.
