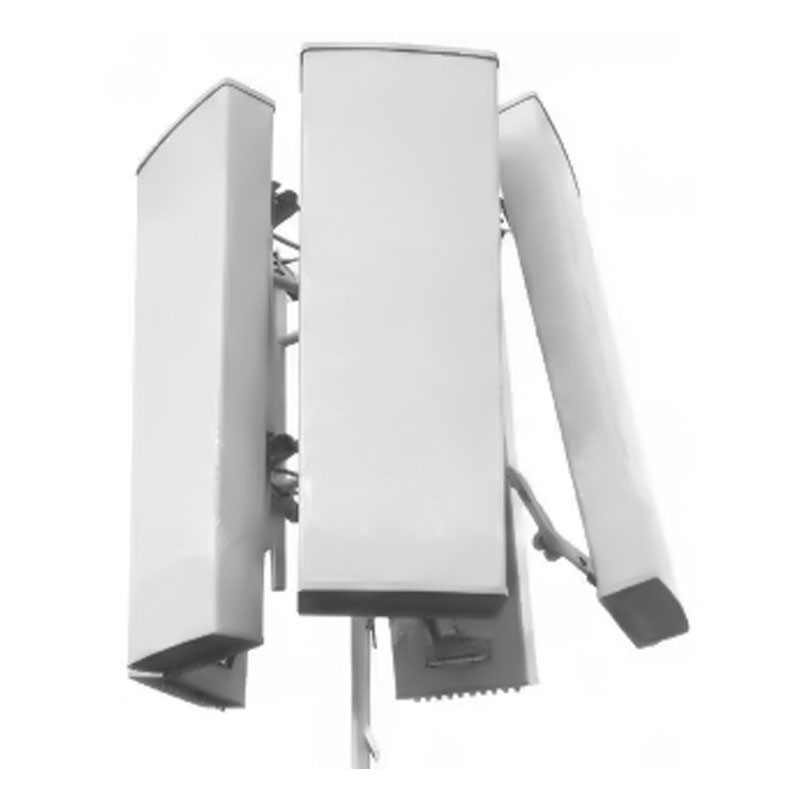

هوائي مسطح متعدد النطاقات لمحطة قاعدية ثابتة

توفر هذه الهوائي المسطح متعدد النطاقات والمخصص للمحطات الثابتة تغطية اتجاهية عالية الكسب في النطاق الترددي من 250 ميجاهرتز إلى 5925 ميجاهرتز. ويبلغ تصنيفها 200 واط، وتتميز بإحكام إغلاق موثوق، كما أنها مُحسَّنة للاستخدام في شبكات الهاتف الخلوي وشبكات التشويش الخارجية.

تنوع فائق في النطاقات المتعددة
قدرة كهربائية عالية تبلغ 200 واط
حزمة ضوئية دقيقة مقسمة إلى قطاعات ومعدل استجابة ضوئية مرتفع (FBR)
علبة محكمة الإغلاق مخصصة للاستخدامات الشاقة مزودة بنظام التحكم في الميل لأسفل

تفاصيل المنتج

ميزات المنتج

هوائي اللوحة الثابت للمحطة القاعدية هو هوائي اتجاهي يُستخدم بشكل أساسي لتغطية الإشارة في الأماكن الخارجية. ويتميز بكسب عالٍ، وأنماط إشعاع ممتازة، وزاوية ميل كهربائية قابلة للتعديل، وختم موثوق، وعمر خدمة طويل. وبفضل تصميمه المسطح والمضغوط، يمكن تركيبه على المباني والحوامل لتوفير تغطية الاتصالات.

يُستخدم هذا النوع من الهوائيات اللوحية الاتجاهية على نطاق واسع في أنظمة الاتصالات الخلوية وأنظمة التشويش، وهو يُعد من الهوائيات السائدة المستخدمة في محطات القاعدة. فهو يعزز جودة الإشارة ونطاق تغطيتها، ويلبي المتطلبات المتنوعة لنشر محطات القاعدة.

معلمات المؤشر

اسم المنتج	هوائي لوحة ثابت لمحطة قاعدية
التردد	250-350 / 350-450 / 650-850 / 840-1000 / 1000-1300 / 1300-1500 / 1500-1620 / 2400-2500 / 5150-5300 / 5725-5925 ميجاهرتز
VSWR	≤2.0
الكسب (ديسيبل)	3.5±1 / 4±1 / 7±1 / 8±1 / 9±1 / 11±1 / 14±1 ديبي
القدرة القصوى للمدخلات	200 واط
عرض الحزمة الأفقية (°)	90±15° / 85±15° / 75±10° / 65±10°
عرض الحزمة الرأسية (°)	65±10° / 32±5°
نسبة الصوت الأمامي إلى الخلفي (ديسيبل)	≥15 / ≥18 / ≥20 / ≥23 / ≥25

الأسئلة الشائعة

السؤال 1: كيف تدعم هذه الهوائي ذو الشاشة المسطحة شبكات مكافحة الطائرات بدون طيار أو شبكات التشويش على الترددات اللاسلكية عبر نطاقات ترددية متنوعة كهذه؟: A1: تتطلب شبكات التدابير المضادة الحديثة للترددات اللاسلكية قدرات إرسال متزامنة عبر روابط التحكم (مثل 433 ميجاهرتز، 900 ميجاهرتز، 2.4 جيجاهرتز) وروابط القياس عن بُعد بالفيديو (مثل 5.8 جيجاهرتز). يجمع هذا الهوائي بين هذه الترددات الحيوية في فتحة مسطحة واحدة، مما يتيح إرسالًا موجهًا عالي الطاقة يبلغ 200 واط دون الحاجة إلى نشر مجموعة من الهوائيات المنفصلة الضخمة.
السؤال 2: لماذا يتراوح الكسب الاتجاهي بين 3.5 ديبي و14 ديبي عبر نطاقات التردد المختلفة؟: ج 2: في هندسة الهوائيات متعددة النطاقات، يزداد حجم الفتحة الكهربائية بشكل طبيعي بالنسبة للطول الموجي عند الترددات الأعلى. وهذا يتيح للوحة توفير حزمة قطاعية واسعة وذات قدرة عالية على التكيف في النطاقات المنخفضة (250–450 ميجاهرتز عند 3.5–4 ديبي) والتدرج إلى حزمة اتجاهية عالية التركيز وطويلة المدى في نطاقات الموجات الدقيقة الأعلى (تصل إلى 14 ديبي للقنوات 2.4/5.8 جيجاهرتز).
السؤال 3: ما هي الميزة التكتيكية الرئيسية لنظام التحكم المتكامل في الميل الرأسي لأسفل في محطات القاعدة؟: ج 3: عند تركيب الهوائيات على المباني الشاهقة أو أبراج الدفاع المحيطية، قد تتجاوز أنماط الإشعاع القياسية منطقة التغطية المقصودة على مستوى سطح الأرض. ويتيح نظام التحكم المدمج في الميل الرأسي للفنيين الميدانيين ضبط زاوية اللوحة ميكانيكيًّا نحو الأسفل، مما يركز طاقة التردد اللاسلكي البالغة 200 واط بدقة داخل النطاق المستهدف، مع الحد من تسرب الإشارة إلى المناطق المجاورة.
السؤال 4: لماذا تُعد نسبة الأمام إلى الخلف (FBR) العالية التي تصل إلى ≥25 ديسيبل عاملاً حاسماً بالنسبة لأنظمة الأبراج المشتركة الموقع؟: A4: يضمن معدل إعادة الإرسال الأمامي (FBR) المرتفع توجيه الغالبية العظمى من الطاقة المرسلة إلى الأمام نحو القطاع المحدد، مع الحد الأدنى من التسرب الراديوي المنبعث من الجزء الخلفي للوحة. ويوفر ذلك عزلًا ممتازًا للإشارة، مما يمنع التداخل الذاتي ويحمي أجهزة الاستقبال الحساسة الموجودة في نفس الموقع أو معدات محطة القاعدة الأخرى المثبتة مباشرةً على نفس الرف أو العمود.
السؤال 5: كيف يضمن التصميم الميكانيكي الموثوقية في عمليات نشر البنية التحتية في الظروف الخارجية القاسية؟: ج 5: تتميز الهوائي بغطاء راداري محكم الإغلاق تمامًا من الدرجة الصناعية، مصمم لتحمل التعرض المستمر للعوامل الخارجية دون تسرب الرطوبة أو تدهور المواد. ويقلل شكله المسطح بشكل كبير من مقاومة أحمال الرياح على واجهات المباني والأبراج، مما يضمن السلامة الهيكلية وأداءً كهربائيًا مستقرًا بمعدل VSWR ≤2.0 طوال دورة حياته التشغيلية.
